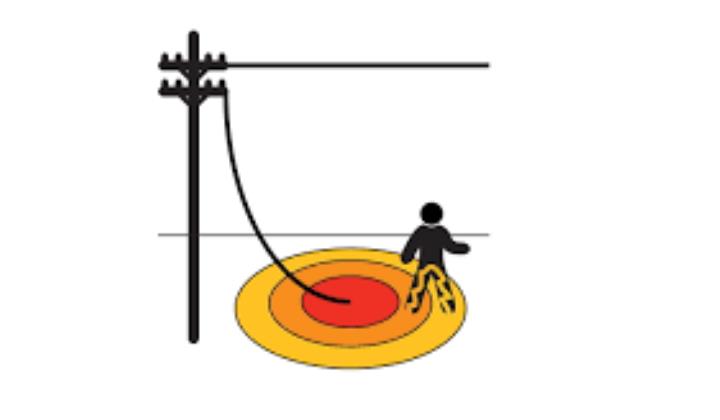

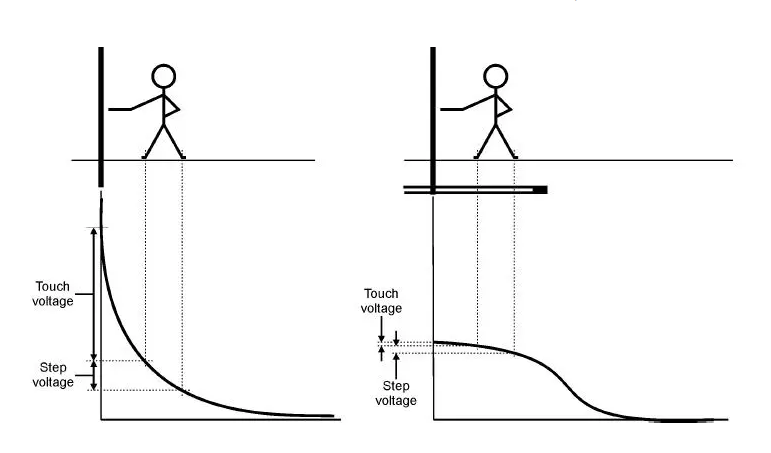

1402/8/25 نمایش 127 نظرات 0 محاسبه ولتاژ گام و تماس محاسبه ولتاژ گام و تماس چاه ارت آموج فرآیند طبق تعریف ولتاژ تماس، اختلاف ولتاژ مابین تجهیز متصل به زمین و فردی که با تجهیز در تماس است و بر روی زمین ایستاده مي باشد. ولتاژ گام، اختلاف ولتاژی است که مابین فاصله دو پای فرد ایستاده بر روی زمین (حدوداً ۱ متر) ایجاد میگردد. با توجه به اینکه تخلیه جریان در زمین باعث افزایش پتانسیل زمین میگردد، میبایست حدود اختلاف ولتاژهای قابل تحمل بدن محاسبه شده تا طراحی به گونه ای انجام پذیرد که از این حدود مجاز فراتر نرویم. ماکزیمم ولتاژ گام و تماس قابل تحمل فرد با توجه به مقاومت ویژه خاک، ماکزیمم زمان بروز خطا و وزن افراد محاسبه می شود. این ولتاژها برای فردی با وزن ۷۰ کیلوگرم طبق روابط زیر بدست می آید. در رابطه فوق، Cs فاکتور کاهش مقاومت ویژه لایه سطحی بوده و ρs مقاومت ویژه لایه سطحی از سنگریزه یا آسفالت میباشد که جهت افزایش مقاومت تماس پای شخص با زمین، بر روی سطح زمین ریخته میشود. t نیز مدت زمانیست که جریان خطا تداوم خواهد داشت. این زمان بستگی به سرعت قطع رله های حفاظتی دارد که معمولا در حدود 0.5 s میباشد.Cs طبق رابطه زیر محاسبه میگردد: فرمول شماره ۳-۱در رابطه فوق، hs ضخامت لایه سطحی میباشد. در صورتیکه مقاومت ویژه خاک محل پایین باشد، شاید بتوان تنها با اتصال یک میله زمین به مقاومت پایینی دست پیدا کرد. ولی چنانچه در الگوی شکل(۱-۱-الف) دیده میشود، این حالت شیب تندی از تغییرات ولتاژ را ایجاد میکند که سبب ولتاژهای گام و تماس خطرناک می شود. درصورتیکه در الگوی شکل(۱-۱-ب)، این شیب بسیار ملایم و تقریبا مسطح میباشد. این بدان علت است که در سیستم فوق از سیستم زمین افقی استفاده شده است و آن باعث ایجاد پراکندگی یکنواخت جریان و ایجاد سطوح ولتاژ هم تراز بر روی سطح زمین می شود و ولتاژهای گام و تماس را در حد قابل قبولی کاهش میدهد. بدین ترتیب سیستم افقی یا مش میتواند ایمنی لازم را تامین نماید. لازم به ذکر است که چنین سیستمی قابلیت عبور جریان های لحظه ای فرکانس بالا را داشته و امپدانس کمی را در برابر عبور چنین جریان هایی از خود نشان میدهد.
