قرقره های همبندی و نقش آنها در سیستم زمین

‎‎

قرقره های همبندی

در مخازن سقف شناور و یا به عبارتی Flooting Roof Tank  ، برخورد مستقیم و غیرمستقیم صاعقه و همچنین تجمع بارهای الکترواستاتیک بر روی سقف مخازن، منجر به ایجاد جرقه و آتش سوزی و از بین رفتن ذخایر انرژی می شود و خسارت های جبران ناپذیری را به بار می آورد. لذا اهمیت پیشگیری از این حوادث، با استفاده از قرقره های همبندی ( RGA ) غیر قابل انکار است.

نظر به اینکه ، ایجاد اختلاف پتانسیل الکتریکی بین سقف و بدنه مخزن عامل اصلی بروز جرقه در مخازن سقف شناور می باشد، اجرای همبندی بین سقف شناور و بدنه مخزن به منظور ایجاد مسیری کم مقاومت جهت عبور جریان صاعقه و تخلیه بارهای الکترواستاتیکی، به روشی صحیح و استاندارد مورد توجه است و این موضوع، همواره در جهت ارتقاء سطح ایمنی و حفاظت مخازن در برابر آسیب های ناشی از صاعقه مطالعه، تحقیق و بررسی می شود.

rga چیست

مساله حفاظت مخازن سقف شناور، در چند سال اخیر به عنوان موضوعی اساسی مطرح شده است. در این سال ها، برای حفاظت مخازن دارای سقف شناور، علاوه بر رعایت نکات ایمنی در ساخت انواع مخازن، مطابق استانداردهای مربوطه – مانند API 545 که منحصرا در خصوص حفاظت مخازن در برابر صاعقه نگارش شده است – در کنار ایجاد همبندی از طریق Shuntها، همبندی دیگری از طریق تجهیزی تحت عنوان Bypass Conductor در نظر گرفته شده است که اتصال الکتریکی بین سقف و بدنه مخزن را ایجاد می کند.

در پاسخ به این نیاز کمپانی لایتک انگلستان Lytech technologies با بهره گیری از دانش روز دنیا اقدام به تولید و بهینه سازی دستگاه یا قرقره همبندی سقف و بدنه مخازن با نام تجاری RBC  که مخفف Rectractable Bypass Conductor  می باشد نموده است. این تجهیز توسط شرکت آموج فرایند که نماینده انحصاری کمانی لایتک در ایران می باشد در دسترس عموم قرار گرفته است.

این قرقره همبندی و یا هادی بای پس مطابق با استادارد های API545 و NFPA780 یک اتصال الکتریکی پایدار و یک مسیر مستقیم بین سقف شناور و پوسته مخزن بوجود می آورد تا بتوان از این طریق همبندی یا Equipotential Bonding که به معنی ایجاد پیوستگی الکتریکی میان همه بخش های فلزی و رسانای یک سازه می باشد را اجرا نمود. این اتصال منجر به تخلیه الکتریسته جمع شده روی سطوح به سیستم زمین می گردد.

از جمله مزایا و مشخصات قرقره همبندی RBC ساخت کمپانی لایتک می توان به موارد زیر اشاره نمود:

ایجاد اتصال الکتریکی مطمئن با مقاومت بسیار پائین بین سقف شناور و پوسته مخزن

۲ سال ضمانت تعویض و خدمات پس از فروش استثنایی

پوسته خارجی قرقره ساخته شده از فولاد ضدزنگ 316L با مقاومت بالا در مقابل خوردگی و هادی بای پس به شکل سیم یا تسمه مسی قلع اندود شده با مقاومت الکتریکی پائین

هادی بای پس مجهز به فنر خودنگهدار و جمع شونده

rga چیست

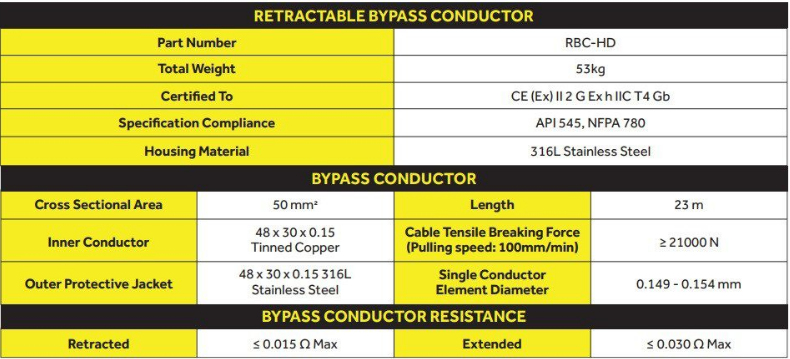

مشخصات کامل قرقره همبندی را می توانید در جدول زیر بیابید



تعداد مورد نیاز قرقره همبندی RBC را چگونه محاسبه نمائیم؟

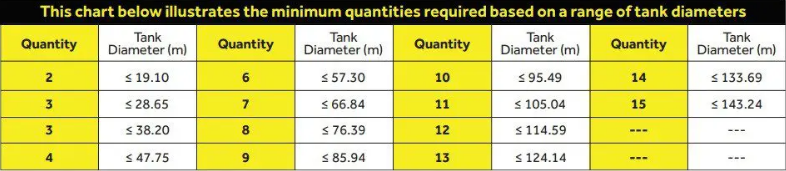

مطابق با استاندارد API 545 تعداد مورد نیاز قرقره همبندی را می توانید با استفاده از جدول زیر محاسبه نمائید.

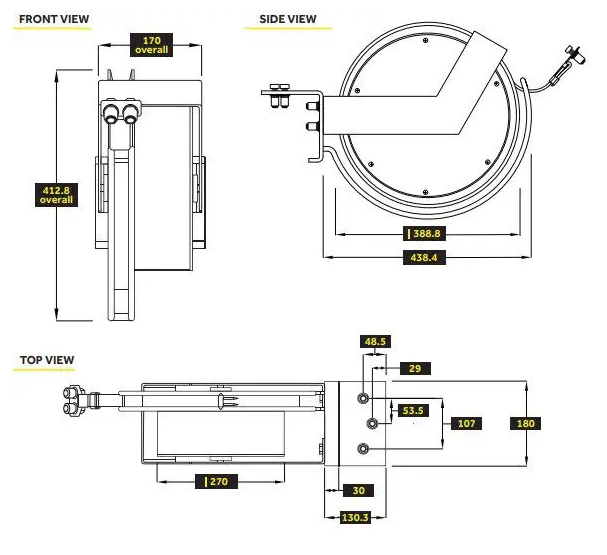

ابعاد نامی دستگاه و نماهای متفاوت آن به شکل زیر می باشد.
